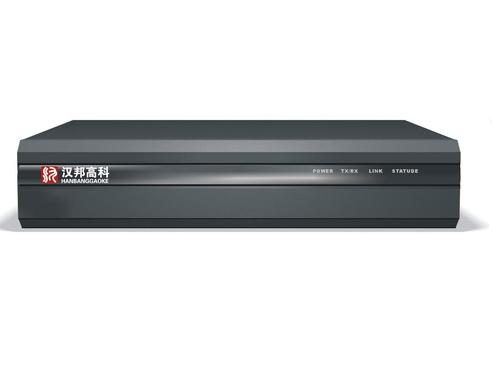

HB-2201 嵌入式视频服务器
HB2000系列采用H.264压缩算法、嵌入式实时多任务操作系统(RTOS)和嵌入式处理器一体化的设计,在单板上集成了视音频采集、压缩、存储、网络传送、多路云台控制、报警检测等功能,实现了主机的单板结构,保证了系统的高集成度和高可靠性。
![](http://www.hbgk.net/chinese/UploadFiles/20097281042111581.jpg)
技术指标 1、视频参数 视频输入:复合视频输入PAL制(25帧/秒) NTSC制(30帧/秒) (BNC接口,1Vp-p ,75Ω) 2、音频参数 音频输入:音频输入(BNC接口,输入阻抗:10KΩ 输入幅度:Vp-p=2.0V LINE) 语音对讲: 输入(3.5MM接口,输入阻抗:10KΩ 输入幅度:Vp-p=2.0V LINE in/ 50mV MIC in)
输出(BNC接口,输出阻抗:10KΩ 输出幅度:Vp-p=2.0V LINE) 3、视频压缩 :压缩算法:H.264
分辨率 D1:PAL(704X576)25帧/秒/路,NTSC(704X480)30帧/秒/路
4、音频压缩:压缩算法G.722,音频采样率8K或16K采样/秒,16bit/采样点 5、操作系统:嵌入式实时操作系统(RTOS) 6、存储接口:提供SD卡接口,网络故障时能够应急保存视频数据
7、报警接口 报警输入:报警输入支持常开/常闭两种形式,提供4路报警输入 报警输出:2路报警输出(常开,继电器输出) 8、串行接口: RS485,支持网络透明通道连接,支持串口控制键盘 9、网络接口:10M/100M自适应以太网端口 10、供电电源:220±30% V,50±3% HZ 110±20% V,60±3% HZ 可选 11、机箱尺寸:325X220X55 (长X宽 X高,毫米)
压缩功能 1、支持 PAL / NTSC4.43 / NTSC3.58 制式视频信号。 2、视频压缩采用H.264压缩技术,支持变码率和支持变帧率,可设定视频图像质量和压缩码流。 3、每路视音频信号独立实时压缩,音频压缩标准采用G.722。视频和音频信号压缩后生成复合的压缩码流,码流回放时视频和音频保持同步。也可设置不用音频。 4、有6种录像质量供选择。
网络功能 1、支持TCP/IP协议(支持ARP、RARP、IP、TCP、PPPOE、DHCP等等),支持宽带拨号上网,同时支持断线自动重拨,支持域名解析。 2、完备的网络端控制命令,通过网络可以使用客户端管理器控制嵌入式硬盘录像机、设置主机各种参数、远程升级和维护。 3、具备Web Server功能,能通过IE浏览器访问主机,支持域名解析、监看实时图像、点播录像数据以及控制云台。 4、内置多种云台控制协议,可以在主机端和网络端控制云台和镜头、雨刷等
录像功能 1、支持网络故障时应急录像功能。 2、管理主机可通过网络实时记录压缩码流。 3、支持通道名叠加,支持通道录像日期、时间叠加,支持图标叠加、局部马赛克遮盖。
放像功能 1、支持管理主机远程回放:精确时间定位放像、手动录像内容检索放像、定时录像内容检索放像、移动检测录像内容检索放像、报警录像内容检索放像。 2、支持管理主机安装HB15系列视频输出卡直接输出视频在电视墙上显示。
报警检测功能 1、本地报警:视频丢失报警、移动侦测报警、探头触发报警、未接硬盘提示、硬盘无空间提示、视频异常检测、磁盘错误扇区检测。 2、远程报警:视频丢失报警、移动侦测报警、探头触发报警,可以通过网络远程传送给客户端,借助客户端,可以实现报警录像自动打开。 3、视频丢失报警信息、移动侦测报警信息、探头触发报警信息可以通过外接设备报警到手机、呼机、或者固定电话(例如:110)。 4、网络报警联动(报警信号上传),通过PC自带的喇叭进行声音报警,可以实现客户端报警通道图像自动最大化。
5、视频移动检测功能,每路视频可设置多个移动检测区域。
安全保障 1、采用高性能32位嵌入式微处理器及嵌入式实时操作系统,保证了系统高实时性、可靠性和稳定性。 2、健全的录像日志查询功能(探头报警日志查询、移动侦测报警查询、远程登陆日志查询、录像参数修改日志查询、升级日志查询、回放日志查询、系统启动日志查询)。 3、系统锁定、按键锁定、口令检验、多级用户授权等多种安全保障功能;用户名、口令及码流传输时用密码加密,防止泄露。 4、具备看门狗功能,出现异常时系统可自动检测,同时自动重新启动,以完成系统输入、输出以及录像状态等的重新初始化。
开发支持
提供客户端管理器的 SDK开发包。
HB-2004 嵌入式视频服务器
HB2000系列采用H.264压缩算法、嵌入式实时多任务操作系统(RTOS)和嵌入式处理器一体化的设计,在单板上集成了视音频采集、压缩、存储、网络传送、多路云台控制、报警检测等功能,实现了主机的单板结构,保证了系统的高集成度和高可靠性。
![](http://www.hbgk.net/chinese/UploadFiles/20097281042111581.jpg)
技术指标 1、视频参数 视频输入:复合视频输入PAL制(25帧/秒) NTSC制(30帧/秒) (BNC接口,1Vp-p ,75Ω) 2、音频参数 音频输入:音频输入(BNC接口,输入阻抗:10KΩ 输入幅度:Vp-p=2.0V LINE) 语音对讲: 输入(3.5MM接口,输入阻抗:10KΩ 输入幅度:Vp-p=2.0V LINE in/ 50mV MIC in)
输出(BNC接口,输出阻抗:10KΩ 输出幅度:Vp-p=2.0V LINE) 3、视频压缩 :压缩算法:H.264
分辨率 CIF:PAL(352X288)25帧/秒/路,NTSC(352X240)30帧/秒/路
4、音频压缩:压缩算法G.722,音频采样率8K或16K采样/秒,16bit/采样点 5、操作系统:嵌入式实时操作系统(RTOS) 6、存储接口:提供SD卡接口;网络故障时能够应急保存视频数据
7、报警接口 报警输入:报警输入支持常开/常闭两种形式,提供4路报警输入 报警输出:2路报警输出(常开,继电器输出) 8、串行接口: RS485,支持网络透明通道连接,支持串口控制键盘 9、网络接口:10M/100M自适应以太网端口 10、供电电源:220±30% V,50±3% HZ 110±20% V,60±3% HZ 可选 11、机箱尺寸:200X125X40(长X宽 X高,毫米)
压缩功能 1、支持 PAL / NTSC4.43 / NTSC3.58 制式视频信号。 2、视频压缩采用H.264压缩技术,支持变码率和支持变帧率,可设定视频图像质量和压缩码流。 3、每路视音频信号独立实时压缩,音频压缩标准采用G.722。视频和音频信号压缩后生成复合的压缩码流,码流回放时视频和音频保持同步。也可设置不用音频。 4、有6种录像质量供选择。
网络功能 1、支持TCP/IP协议(支持ARP、RARP、IP、TCP、PPPOE、DHCP等等),支持宽带拨号上网,同时支持断线自动重拨,支持域名解析。 2、完备的网络端控制命令,通过网络可以使用客户端管理器控制嵌入式硬盘录像机、设置主机各种参数、远程升级和维护。 3、具备Web Server功能,能通过IE浏览器访问主机,支持域名解析、监看实时图像、点播录像数据以及控制云台。 4、内置多种云台控制协议,可以在主机端和网络端控制云台和镜头、雨刷等
录像功能 1、支持网络故障时应急录像功能。 2、管理主机可通过网络实时记录压缩码流。 3、支持通道名叠加,支持通道录像日期、时间叠加,支持图标叠加、局部马赛克遮盖。
放像功能 1、支持管理主机回放或通过网络实时记录压缩码流。 2、支持管理主机安装HB15系列视频输出卡直接输出视频在电视墙上显示。
报警检测功能 1、本地报警:视频丢失报警、移动侦测报警、探头触发报警、视频异常检测。 2、远程报警:视频丢失报警、移动侦测报警、探头触发报警,可以通过网络远程传送给客户端,借助客户端,可以实现报警录像自动打开。 3、视频丢失报警信息、移动侦测报警信息、探头触发报警信息可以通过外接设备报警到手机、呼机、或者固定电话(例如:110)。 4、网络报警联动(报警信号上传),通过PC自带的喇叭进行声音报警,可以实现客户端报警通道图像自动最大化。
5、视频移动检测功能,每路视频可设置多个移动检测区域。
安全保障 1、采用高性能32位嵌入式微处理器及嵌入式实时操作系统,保证了系统高实时性、可靠性和稳定性。 2、健全的日志查询功能(探头报警日志查询、移动侦测报警查询、远程登陆日志查询、参数修改日志查询、升级日志查询、回放日志查询、系统启动日志查询)。 3、系统锁定、按键锁定、口令检验、多级用户授权等多种安全保障功能;用户名、口令及码流传输时用密码加密,防止泄露。 4、具备看门狗功能,出现异常时系统可自动检测,同时自动重新启动,以完成系统输入、输出等的重新初始化。
开发支持
提供客户端管理器的 SDK开发包。
| |
