	首页监控防盗矩阵系列详细介绍

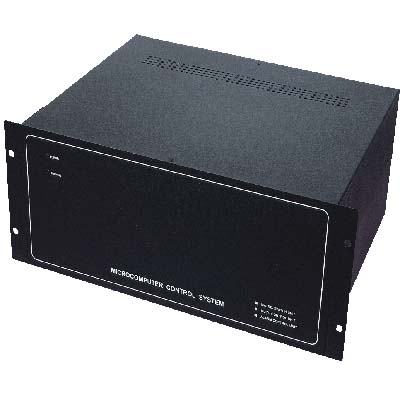

名称：中型矩阵

编号：Pro201092155648

型号：中型矩阵

价格：咨询

厂商：佳信捷

时间：2010/9/2 15:57:49

产品摘要

1、微机模块化、高密度结构设计
2、单机最大６４台摄像机和１６台监视器
3、菜单综合设置  中英文菜单显示可选择
4、系统时间、日期、运行状态、摄像机标题屏幕显示
5、键盘口令输入优先级操作
6、系统可分区管理系统安全
7、自由、程序、同步、群组切换多种切换方式
8、视频切换、音频切换、报警控制三位一体
9、控制恒速或变速云台/控制电动镜头
10、内置16路报警输入/2路报警联动输出
11、警后联动视频切换、音频切换  自动录像
12、报警输出可编程  报警状态输出
13、RS-485通讯 RS-422通讯 RS-232通讯
14、强大网络控制功能
15、兼容多种数字录像机操作
产品描述：

u 中央处理器模块MAIM：

操作软件控制整个矩阵系统。包括3个RS-485数据端口，1个RS-232数据端口。

u 视频输入模块VIM：

每块视频输入模块提供16路视频输入。

u 视频输出模块VOM：

每块视频输出模块提供16路视频输出。

u 音频输入模块AIM：

每块音频输入模块提供16路音频输入。

u 音频输出模块AOM：

每块音频输出模块提供16路音频输出。

u 内置报警模块ARM：

主机内置报警模块提供16路报警点输入，2路报警联动输出。

详细参数

设备参数：

供电电源	<50W AC220V±10% / 50Hz
视频输入	1Vp-p(75欧姆负载，不平衡)
视频输出	1Vp-p(75欧姆负载，不平衡)
视频信噪比	50db（加权）
视频隔离度	50db (加权)
视频带宽	17MHz(-3db)
差分相位	典型值为2%
差分增益	典型值为2%
视频制式	CCIR和PAL制
音频输入幅值	0-2Vp-p
音频输出功率	0.5W(8W)
音频信噪比	48db（加权）
音频隔离度	48db（加权）
音频带宽	20KHz(-3db)
切换时间	<1毫秒
视音频接口	视频：BNC插座/音频：RCA插座
环境温度	-10℃~55℃
环境湿度	≤90℅RH(无凝结)
外形尺寸	350mm(L)×480mm(W)×178 mm (H)
重量	18Kg（装满模块的大概重量）

用户可选多种不同配置的系统：32、48、64、80、96、112、128、144、160、176、192、208、224、240、256路视音频输入：8、12、16、20、24、28、32路视音频输出。
